Kurze Antwort: Ein einphasiger Motor kann mit einer dreiphasigen Stromversorgung betrieben werden, jedoch nur, wenn er mit einem Phasenleiter und dem Neutralleiter mit der auf dem Typenschild angegebenen Spannung gespeist wird. Es können niemals alle drei Phasen gleichzeitig genutzt werden; der dritte Leiter bleibt einfach ungenutzt. Wenn das System keinen Neutralleiter hat oder die verfügbare Spannung nicht mit dem Typenschild übereinstimmt, startet der Motor entweder nicht oder überhitzt und fällt aus.
Das ist die Antwort in zwei Sätzen. Im Folgenden wird erklärt, warum das so ist, es wird gezeigt, was jede gängige dreiphasige Stromversorgung tatsächlich liefert, und es wird die umgekehrte Frage behandelt, die sich die meisten Leute wirklich stellen: Wie betreibt man einen dreiphasigen Motor, wenn man nur einphasigen Strom hat?
Warum ein Einphasenmotor nicht alle drei Phasen nutzen kann
Ein Einphasenmotor verfügt über zwei Versorgungsklemmen. Im Inneren des Rahmens befindet sich eine Hauptlaufwicklung, normalerweise eine Hilfs- oder Startwicklung, und ein Kondensator oder Fliehkraftschalter, der die Hilfswicklung abschaltet, sobald der Rotor die Drehzahl erreicht. Das Startschema geht davon aus, dass eine sinusförmige Spannung an zwei Punkten angelegt wird.
Eine Dreiphasenversorgung besteht aus drei Leitern, deren Spannungen 120 elektrische Grad voneinander entfernt sind. Ein Gerät mit zwei Anschlüssen kann nur zwei dieser Punkte überbrücken, entweder Phase zu Phase oder Phase zu Neutralleiter. Aus diesem Grund sind die eigentlichen Fragen enger gefasst als die Hauptfrage:
- Spannungsanpassung: Entspricht die verfügbare einphasige Spannung dem Wert auf dem Typenschild des Motors?
- Neutraler Weg: Ist in einem Vierleitersystem ein Neutralleiter am Motor vorhanden und für den Motorstrom ausgelegt?
- Anlaufstrom: Kann der Zweig den drei- bis fünffachen Strom verkraften, der bei jedem Start für den Bruchteil einer Sekunde entnommen wird?
Was jede dreiphasige Versorgung tatsächlich liefert
„Dreiphasig“ bedeutet nicht eine Spannung, und hier beginnen die meisten Fehler. In der folgenden Tabelle sind die Systeme aufgeführt, die Sie in Nordamerika, Europa und auf Exportmärkten finden, und was ein Einphasenmotor auf jedem dieser Systeme sieht.
| Versorgungssystem | Phase für Phase | Phase-zu-Neutralleiter | Kann ein 230-V-Einphasenmotor betrieben werden? |
|---|---|---|---|
| 120/208 V Sternschaltung, 4-adrig | 208 V | 120 V | Nein, 120 V liegen weit unter der Nennleistung auf dem Typenschild |
| 277/480 V Sternschaltung, 4-adrig | 480 V | 277 V | Nein, 277 V überhitzen eine 230-V-Wicklung |
| 400/230 V Stern, 4-Leiter (IEC) | 400 V | 230 V | Ja, Phase zu Neutralleiter, genau wie vorgesehen |
| 240 V Dreieck, 3-Leiter | 240 V | Keine | Ja, Leitung zu Leitung, wenn der Motor für 240 V ausgelegt ist |
| 240 V Dreieck mit hohem Schenkel, 4-Draht | 240 V | 120 V auf zwei Beinen, 208 V auf dem hohen Bein | Nein für 230 V; Für die Beleuchtungsbeine sind nur 120-V-Motoren geeignet |
Ein 230-V-Motor verträgt ungefähr plus oder minus 10 Prozent, also etwa 207 V bis 253 V. Außerhalb dieses Bandes ist ein Zurückspulen oder ein Austausch der nächste Schritt.
Wo der Schaden normalerweise auftritt
Drei Fehlermuster sind für fast jeden Serviceanruf zu diesem Thema verantwortlich.
Leiter-Leiter-Verbindung mit falscher Spannung
Ein 230-V-Motor, der über zwei Leitungen eines 400-V-Systems angeschlossen ist, sieht 400 V. Die Isolationsspannung steigt sofort an, der Betriebskondensator fällt normalerweise zuerst aus und die Wicklung folgt oft innerhalb von Minuten.
Keine Neutralität oder eine zu kleine
Dreileiter-Dreiecksysteme haben überhaupt keinen Neutralleiter, sodass an der Maschine kein einphasiger Pfad verfügbar ist. In Vierleitersystemen ist der Neutralleiter manchmal ein dünner Steuerleiter, der nie für die Leitung von Motorstrom gedacht war. Die Größe muss für den Abzweigstromkreis und nicht für eine Zündflamme ausgelegt sein.
Antrieb eines Einphasenmotors über einen Dreiphasen-Frequenzumrichter
Ein Standardantrieb mit dreiphasigem Ausgang kann keinen Motor mit Kondensatorstart betreiben. Der gepulste Ausgang arbeitet gegen den Kondensator und den Fliehkraftschalter, und die Hilfswicklung ist nicht für die Aufnahme eines synthetischen Drehfelds ausgelegt. Es gibt zwar Antriebe mit einem dedizierten einphasigen Ausgang, die Startschaltung muss jedoch mit dem beteiligten Motorlieferanten überarbeitet und nicht vor Ort improvisiert werden.
Die umgekehrte Frage: Betreiben eines Dreiphasenmotors mit Einphasenstrom
Die meisten Leute, die dieses Thema durchsuchen, stehen tatsächlich vor dem gegenteiligen Problem: Ein Drehstrommotor vor Ort, bei dem nur einphasiger Strom verfügbar ist. Die kurze Antwort ist im Grunde dieselbe, verbinden Sie sie niemals direkt.
Wenn Sie einen Dreiphasenmotor an eine Einphasenleitung anschließen, ist kein rotierendes Magnetfeld vorhanden. Der Rotor steht still, der Motor brummt, der Strom steigt auf das Niveau eines blockierten Rotors und die Überlastung löst aus oder die Wicklung brennt. Jede der folgenden praktikablen Methodeen erzeugt die fehlende dritte Phase künstlich.
| Method | Wie es funktioniert | Nutzbare Leistung | Am besten geeignet für |
|---|---|---|---|
| Direkte Verbindung | Nur zwei Leitungen, kein Drehfeld | Keine | Niemals, dadurch wird der Motor zerstört |
| Statischer Phasenwandler | Kondensatoren erzeugen eine Start- und Laufphase | Etwa 50 bis 60 Prozent des Typenschilds | Leichte, gelegentliche Belastungen ohne Startschwierigkeiten |
| Drehphasenwandler | Ein Leerlaufmotor erzeugt die dritte Phase | Nahezu 100 Prozent | Betriebe mit mehreren Maschinen, die ein echtes Anlaufdrehmoment benötigen |
| VFD mit einphasigem Eingang | Gleichrichter und Wechselrichter synthetisieren drei Phasen | Ungefähr 50 Prozent, sofern nicht überdimensioniert | Ein Motor, der auch eine Drehzahlregelung benötigt |
| Durch einen Einphasenmotor ersetzen | Passt den Motor an die vorhandene Versorgung an | 100 Prozent der neuen Bewertung | Belastbar bis ca. 3 PS bei 230 V |
Ob sich die Umstellung lohnt, entscheiden zwei Zahlen. Standardmäßige Volllaststromtabellen gehen davon aus, dass ein 230-V-Einphasenmotor etwa 8 A für 1 PS, 17 A für 3 PS und 28 A für 5 PS benötigt, wobei der Anlaufstoß drei- bis fünfmal höher ist. Und wenn ein Frequenzumrichter einphasig gespeist wird, konzentriert sich der Eingangsstrom auf weniger Geräte, sodass der Antrieb für etwa das Doppelte des Motorstroms dimensioniert werden muss, um den Gleichrichter und den DC-Bus innerhalb ihrer Nennwerte zu halten.
Einphasig oder dreiphasig: Was sich tatsächlich ändert
Wenn beide Materialien verfügbar sind, kommt es bei der Entscheidung auf fünf messbare Unterschiede an.
- Anlaufdrehmoment: ein Drehstrommotor entwickelt beim Start etwa 200 bis 300 Prozent des Volllastdrehmoments; Ein einphasiger Motor mit Kondensatorstart schafft etwa 150 bis 200 Prozent, eine Konstruktion mit permanent geteiltem Kondensator deutlich weniger.
- Strom pro PS: Dreiphasenmaschinen verbrauchen etwa die Hälfte des Stroms eines Einphasenmotors gleicher Leistung, sodass Kabel, Schütze und Überlastgeräte kleiner und kostengünstiger sind.
- Effizienz und Leistungsfaktor: Beide laufen höher als dreiphasig, weshalb Premium-Effizienzprogramme um sie herum geschrieben sind.
- Rahmengröße: Bei gleicher Leistung ist ein Einphasenmotor typischerweise ein oder zwei Baugrößen größer und deutlich schwerer.
- Praktische Decke: Oberhalb von etwa 3 PS ist die einphasige Option aufgrund des Anlaufstroms und der Leitergröße nicht mehr sinnvoll. Einen ausführlicheren Vergleich von Konstruktion und Leistung finden Sie in Unsere Aufschlüsselung der Unterschiede zwischen einphasigen und dreiphasigen Motoren .
Eine Checkliste, bevor Sie etwas verkabeln
- Fotografieren Sie das Typenschild: Spannung, Phase, Frequenz, PS, Volllastverstärker und Betriebsfaktor.
- Messen Sie die Versorgung am Anschlusspunkt mit einem Echteffektivmessgerät, sowohl Phase-zu-Phase als auch Phase-zu-Neutralleiter, idealerweise unter Last.
- Bestätigen Sie, dass der Neutralleiter vorhanden ist und mit der Nennleistung des Abzweigstromkreises übereinstimmt.
- Überprüfen Sie, ob Schütz und Überlastrelais für den Motorstrom und die Einschaltdauer geeignet sind.
- Überprüfen Sie die Kondensatoren und stellen Sie sicher, dass sich der Fliehkraftschalter frei bewegt, bevor Sie einen alten Motor wiederverwenden.
- Überprüfen Sie die Drehung, bevor Sie die angetriebene Ausrüstung ankuppeln, und passen Sie das Gehäuse an Staub, Abwaschungen oder Außenbedingungen an.
Passen Sie den Motor an Ihre Versorgung an
Wenn die Versorgung einphasig mit 230 V erfolgt und die Last unter etwa 3 PS bleibt, ist ein vollständig geschlossener Kondensator-Start- und -Betriebsmotor in der Regel die einfachste Lösung und erspart Umwandlungsgeräte gänzlich.
Einphasiger, vollständig geschlossener Kondensator-Start- und Betriebsmotor Sehenswert für einphasige 230-V-Lasten unter etwa 3 PS, da es eine vollständig geschlossene Kondensator-Start- und Betriebsoption bietet, die Konvertierungsgeräte überflüssig macht. Produkt anzeigen → Wo im Gebäude bereits Dreiphasenstrom vorhanden ist, erledigt eine Dreiphasenmaschine mit Premium-Wirkungsgrad in einem 48er- oder 56er-Rahmen die gleiche Aufgabe mit geringerem Strom, besserem Anlaufdrehmoment und einer längeren Lebensdauer.
Dreiphasiger Premium-Effizienzmotor mit fraktionierter Leistung Dieser Premium-Effizienzmotor mit 48–56 Rahmen ist sehenswert, wenn Dreiphasenstrom verfügbar ist. Er eignet sich für leichte Industrielasten mit geringerem Strom und längerer Lebensdauer. Produkt anzeigen → Wenn das angetriebene Gerät eine variable Drehzahl benötigt, aber nur einphasiger Strom verfügbar ist, umgeht ein EC-Motor das gesamte Umwandlungsproblem, da die Elektronik die Kommutierung übernimmt und der Motor selbst keinen Startkondensator oder Fliehkraftschalter hat, der mit einem Antrieb zu kämpfen hat.

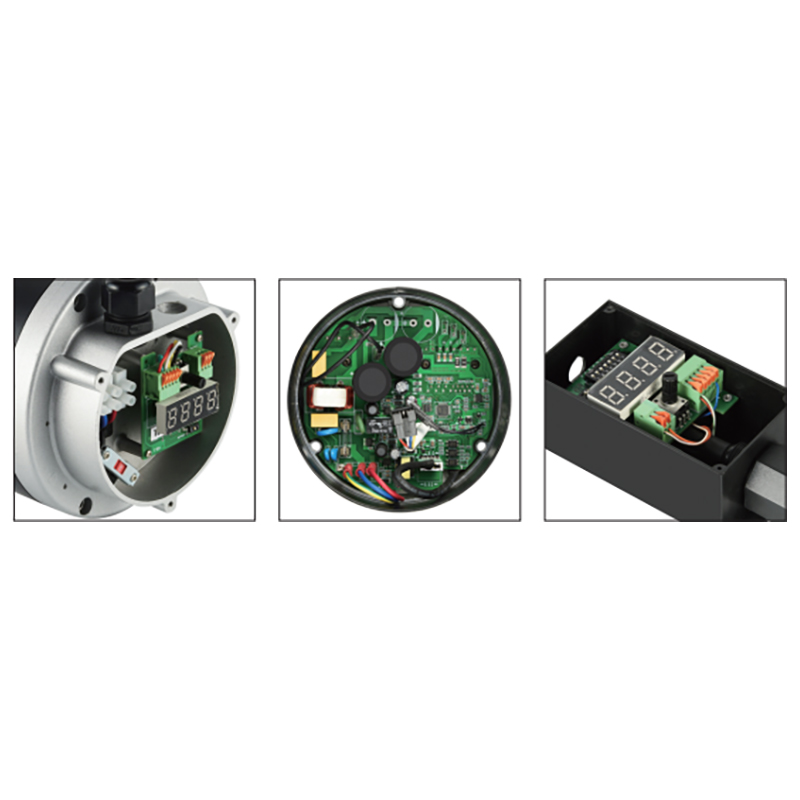

EC-Motor mit NEMA-Rahmen für einphasige Geräte mit variabler Drehzahl Dieser EC-Motor mit NEMA 48-Rahmen ist für Geräte mit variabler Drehzahl und einphasigem Strom sehenswert. Er verzichtet auf Startkondensatoren und Fliehkraftschalter und übernimmt die Kommutierung elektronisch. Produkt anzeigen → Rahmengrößen, Gehäusetypen und Effizienzstufen müssen als Ganzes aufeinander abgestimmt sein, was einfacher ist, wenn ein Lieferant sowohl einphasige als auch dreiphasige Familien abdeckt. Wegführung baut NEMA- und IEC-Designs von 48 bis 250 Rahmen, in tropfwassergeschützter, vollständig geschlossener und TENV-Konstruktion, sodass die gleiche Last an die Versorgung angepasst werden kann, über die der Standort tatsächlich verfügt.
Häufig gestellte Fragen
Kann ein Einphasenmotor an zwei Leitungen eines Dreiphasennetzes betrieben werden?
Ja, vorausgesetzt, die Außenleiterspannung entspricht der Nennleistung auf dem Typenschild. Ein 240-V-Motor in einem 240-V-Dreieckssystem ist eine normale Installation. Es handelt sich immer noch um einphasigen Strom und die dritte Leitung bleibt ungenutzt.
Was passiert, wenn ich einen 230-V-Einphasenmotor an ein 400-V-Netz anschließe?
Die Wicklung weist eine Überspannung von etwa 74 Prozent auf. Der Magnetisierungsstrom steigt stark an, der Kondensator wird überlastet und die Wicklung überhitzt innerhalb von Minuten. Das Ergebnis ist in der Regel eine durchgebrannte Wicklung und ein ausgebeulter Kondensator.
Kann ein Frequenzumrichter einen Einphasenmotor mit einer Dreiphasenversorgung betreiben?
Ein Standardantrieb mit dreiphasigem Ausgang kann dies nicht. Es gibt Antriebe mit einphasigem Ausgang, aber der Startkondensator und der Fliehkraftschalter müssen überarbeitet werden und der Motor muss die Wellenform des Wechselrichters tolerieren. Bei den meisten Nachrüstungen ist der Austausch des Motors günstiger als die Anpassung.
Wie groß darf ein Einphasenmotor sein, bevor ein Dreiphasenmotor die bessere Wahl ist?
Einphasenmotoren mit Kondensatorstart sind bis zu etwa 3 PS und gelegentlich auch 5 PS bei 230 V problemlos erhältlich. Der Volllaststrom bei diesen Größen, 17 A bzw. 28 A, plus ein drei- bis fünfmal höherer Anlaufstoß, macht in der Regel dreiphasige Motoren über 2 bis 3 PS zur praktischen Wahl.
Die Regel, die dies einfach hält: Passen Sie den Motor an die Stromversorgung an, die Sie haben, anstatt einen Motor an eine Stromversorgung zu zwingen, für die er nie ausgelegt ist. Lesen Sie das Typenschild, messen Sie die Spannung Phase-Neutralleiter und Phase-Phase, bestätigen Sie den Neutralleiter und vergleichen Sie den Anlaufstrom mit dem Abzweigschutz. Wenn eine dieser vier Prüfungen fehlschlägt, ist die Antwort ein anderer Motor und keine andere Verbindung.
