Die Wahl zwischen a Vertikalmotor , ein Einphasenmotor , einnd a Dreiphasenmotor ist eine der folgenreichsten Entscheidungen bei der Auswahl von Industrieanlagen – und eine falsche Entscheidung kann zu Energieverschwendung, vorzeitigem Ausfall und kostspieligen Ausfallzeiten führen. Die kurze Antwort: Vertikalmotors werden durch ihre Montageausrichtung definiert und werden in Schachtanwendungen wie Pumpen und Kühltürmen verwendet; Einphasenmotoren eignen sich für private und leichte gewerbliche Zwecke mit geringem Stromverbrauch; und Dreiphasenmotors liefern überragende Effizienz und Drehmoment für den Schwerindustriebetrieb. Um die Nuancen jedes einzelnen zu verstehen, ist jedoch ein genauerer Blick auf Design, Leistungsdaten, Kosten und reale Anwendungsfälle erforderlich.
Was ist ein Vertikalmotor und warum ist die Ausrichtung wichtig?
A Vertikalmotor ist nicht einfach ein auf die Seite gedrehter Standardmotor – es handelt sich um eine völlig speziell entwickelte Maschine, die für den Betrieb mit nach unten (oder in einigen Konfigurationen nach oben) gerichteter Welle ausgelegt ist. Die Ausrichtung verändert grundlegend die Art und Weise, wie interne Komponenten mit Schwerkraft, Schmierung und Schublasten umgehen, sodass handelsübliche Horizontalmotoren kein geeigneter Ersatz sind.
Der kritischste mechanische Unterschied ist die Konstruktion des Axiallagers. In einem Vertikalmotor übt die Rotorbaugruppe – zusammen mit der daran befestigten Pumpenwelle, dem Laufrad und der darüber liegenden Flüssigkeitssäule – einen kontinuierlichen Abwärtsschub aus. Standardmäßige horizontale Motorlager sind nicht für die Aufnahme dieser axialen Belastung ausgelegt. Vertikalmotoren verfügen daher über Axiallager, die für eine Abwärtskraft von mehreren Tausend Pfund ausgelegt sind, typischerweise mit Schrägkontakt- oder Kegelrollenlagerkonfigurationen.
Wichtige Konstruktionsmerkmale von Vertikalmotoren
Vertikalmotoren weisen mehrere spezielle Konstruktionsmerkmale auf, die sie von ihren horizontalen Gegenstücken unterscheiden:
- Schubtragfähigkeit: Entwickelt, um sowohl Aufwärts- als auch Abwärtsschubkräfte zu bewältigen, bei großen Pumpenantriebsmotoren oft mit 500 lbf bis 50.000 lbf bewertet.
- Optionen Hohlwelle oder Vollwelle: Bei vertikalen Hohlwellenmotoren kann die Pumpenwelle durch den Motor geführt werden, was das Ankoppeln und Ausrichten vereinfacht. Dies ist die häufigste Konfiguration in kommunalen Wasser- und Abwasserpumpstationen.
- NEMA P-Basis- oder C-Face-Montageflansche: Standardisierte Flansche sorgen dafür, dass der Motor direkt am Pumpenkopf verschraubt wird, sodass keine separate Grundplatte oder Kupplungsschutz erforderlich ist.
- Schutzart IP55 oder IP65: Da Vertikalmotoren häufig im Freien oder in nassen Pumpenschächten installiert werden, ist ein hoher Schutz vor eindringendem Wasser Standard.
- Verbesserte Belüftung: Kühlluft muss entgegen der Schwerkraft nach oben strömen; Vertikalmotoren verfügen über neu gestaltete Lüfterbaugruppen und Kanalwege, um Hotspots im Stator zu verhindern.
Typische Anwendungen von Vertikalmotoren
Vertikalmotoren dominieren Anwendungen, bei denen eine vertikale Welle mechanisch notwendig ist:
- Tiefbrunnen-Turbinenpumpen für die kommunale Wasserversorgung (Leistungsbereich: 5 PS bis 4.000 PS)
- Kühlturmventilatoren und Saugzugventilatoren in HVAC-Systemen
- Vertikale Inline-Pumpentreiber für industrielle Prozesskreisläufe
- Bewässerungspumpstationen in der Landwirtschaft
- Kondensat- und Kesselspeisepumpen in Energieerzeugungsanlagen
Einphasenmotor: Das Arbeitstier für Wohn- und Gewerbegebiete
A Einphasenmotor Läuft mit einphasigem Wechselstrom (120 V oder 240 V in Nordamerika, 230 V in den meisten Teilen Europas) und ist die erste Wahl für Anwendungen mit geringer bis kleiner ganzer Leistung – typischerweise unter 5 PS. Seine weit verbreitete Verwendung ist auf die universelle Verfügbarkeit von einphasigem Strom in Haushalten, Bauernhöfen und kleinen Unternehmen zurückzuführen, nicht auf überlegene technische Leistung.
Anders als Dreiphasenmotors , ein Einphasenmotor kann nicht allein mit einer einphasigen Versorgung selbstständig gestartet werden. Ein einphasiger Wechselstrom erzeugt ein pulsierendes – statt rotierendes – Magnetfeld, das allein kein Netto-Anlaufdrehmoment liefert. Hersteller lösen dieses Problem mit Hilfsstartmechanismen, aus denen die wichtigsten Untertypen von Einphasenmotoren hervorgehen.
Arten von Einphasenmotoren
- Kondensator-Start-Induktionslauf (CSIR): Verwendet einen Startkondensator (typischerweise 100–400 µF), um eine Phasenverschiebung in der Hilfswicklung zu erzeugen und so ein ausreichendes Startdrehmoment (200–350 % des Volllastdrehmoments) für Kompressoren und Pumpen zu erzeugen. Der Kondensator wird durch einen Fliehkraftschalter abgeschaltet, sobald der Motor etwa 75 % der Nenndrehzahl erreicht.
- Kondensator-Start-Kondensator-Betrieb (CSCR): Fügt einen Betriebskondensator hinzu, um während des Betriebs einen nahezu zweiphasigen Zustand aufrechtzuerhalten, wodurch der Leistungsfaktor und die Effizienz im Vergleich zu CSIR-Motoren um 5–10 % verbessert werden. Kommt häufig in Klimaanlagen und Kühlschränken vor.
- Split-Phase (Widerstandsstart): Die Hilfswicklung hat einen höheren Widerstand und eine geringere Induktivität als die Hauptwicklung, wodurch eine geringfügige Phasenverschiebung entsteht. Das Startdrehmoment ist niedriger (100–175 % FLT) und der Startstrom ist hoch (600–800 % FLT). Geeignet für Ventilatoren, Gebläse und Kleingeräte mit leicht startenden Lasten.
- Permanent-Split-Kondensator (PSC): Ein einzelner Betriebskondensator bleibt immer im Stromkreis. Diese Konstruktion erzeugt ein niedriges Anlaufdrehmoment, arbeitet aber leise und effizient und ist damit die erste Wahl für direkt angetriebene HVAC-Lüftermotoren und kleine Umwälzpumpen.
- Spaltpolmotor: Der einfachste und kostengünstigste Einphasenmotor; Abschattungsspulen erzeugen in einem Teil jedes Pols einen verzögerten magnetischen Fluss. Sehr niedriges Anlaufdrehmoment und Wirkungsgrad (15–35 %). Wird in leichten Anwendungen verwendet: kleine Ventilatoren, Tischventilatoren, Haushaltsgeräte.
Dreiphasenmotor: Das Rückgrat der Industrieenergie
Die Dreiphasenmotor ist der effizienteste, zuverlässigste und kostengünstigste Elektromotortyp für den industriellen Einsatz. Es ist selbststartend, erzeugt ein gleichmäßiges Dauerdrehmoment und erreicht Volllastwirkungsgrade von 92–97 % in modernen Premium-Effizienz-Designs – eine deutlich bessere Leistung Einphasenmotoren mit der gleichen Nennleistung.
Dreiphasiger Wechselstrom liefert drei überlappende Spannungswellenformen, die jeweils um 120° versetzt sind. Bei Anwendung auf die Statorwicklungen von a Dreiphasenmotor Sie erzeugen ein kontinuierlich rotierendes Magnetfeld, das einen Rotorstrom induziert und ein Drehmoment erzeugt – ohne zusätzliche Startwicklung, Kondensator oder Fliehkraftschalter. Diese Einfachheit führt direkt zu niedrigeren Herstellungskosten, geringerem Wartungsaufwand und längerer Lebensdauer.
Warum Drehstrommotoren die Industrie dominieren
- Höhere Effizienz: IE3- (Premium Efficiency) und IE4- (Super Premium Efficiency) Dreiphasenmotoren erreichen Volllastwirkungsgrade von über 95 % bei 30 PS, gegenüber 85–90 % bei vergleichbaren einphasigen Designs.
- Leistungsdichte: Ein Dreiphasenmotor erzeugt 150 % mehr Leistung pro Kilogramm Kupfer und Eisen im Vergleich zu einem entsprechenden Einphasenmotor.
- Reibungslose Drehmomentabgabe: Dreiphasenstrom erzeugt eine konstante Momentanleistung und eliminiert die Drehmomentpulsationen, die in einphasigen Systemen auftreten (die zweimal pro Zyklus ihren Höhepunkt erreichen). Dies reduziert Vibrationen, Lärm und mechanische Belastung der angetriebenen Ausrüstung.
- Großer Leistungsbereich: Verfügbar von Bruchteils-PS bis 50.000 PS Dreiphasenmotors Geeignet für jede Größenordnung von Industriebetrieben.
- Einfache Geschwindigkeitsregelung: Frequenzumrichter (VFDs) lassen sich nahtlos mit Dreiphasen-Induktionsmotoren kombinieren und ermöglichen Energieeinsparungen von 20–60 % bei Anwendungen mit variabler Last wie Pumpen, Lüftern und Kompressoren.

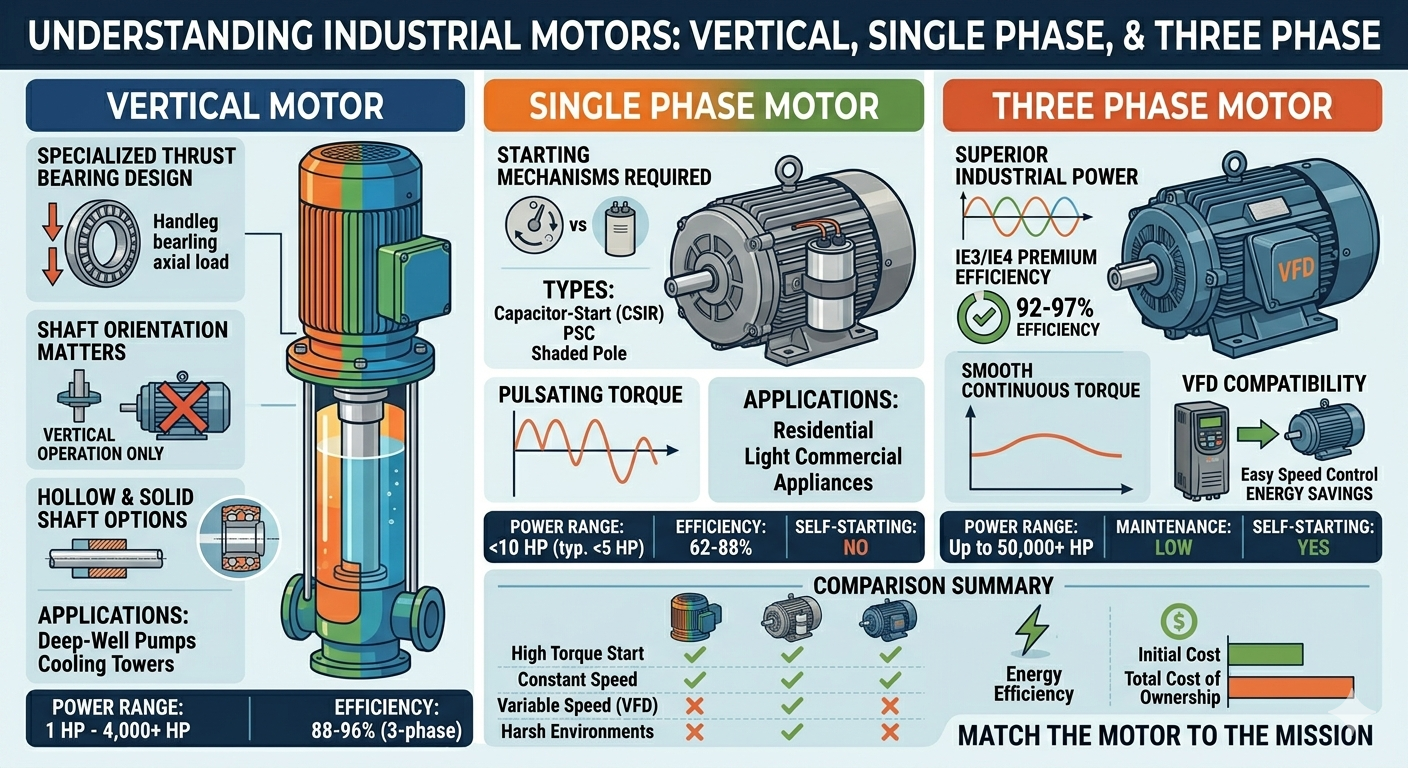

Umfassender Vergleich: Vertikalmotor vs. Einphasenmotor vs. Dreiphasenmotor
Die table below provides a direct side-by-side comparison across the most important selection criteria:
| Parameter | Vertikaler Motor | Einphasenmotor | Dreiphasenmotor |
|---|---|---|---|
| Montageausrichtung | Vertikal (Welle nach unten oder Welle nach oben) | Horizontal (normalerweise) | Horizontal oder vertikal |
| Stromversorgung | 1-phasig oder 3-phasig | Einphasig (120 V/240 V) | Dreiphasig (208–690 V) |
| Typischer Leistungsbereich | 1 PS – 4.000 PS | 1/20 PS – 10 PS | 0,25 PS – 50.000 PS |
| Volllasteffizienz | 88–96 % (3-Phasen-Version) | 62–88 % | 85–97 % |
| Selbststartend | Ja (bei 3-Phasen-Versorgung) | Nein (erfordert Starthilfe) | Ja |
| Drehmomentglätte | Glatt (3-phasig) | Pulsierend | Glatt (konstant) |
| Drucklager | Spezialisierte Schwerlastausführung | Standard-Radial | Standard-Radial |
| VFD-Kompatibilität | Ja (3-phase version) | Eingeschränkt/nicht empfohlen | Ausgezeichnet |
| Wartungskomplexität | Mäßig–Hoch | Niedrig–Mittel | Niedrig |
| Anschaffungskosten (relativ) | Hoch | Niedrig | Mittel |
| Primäre Anwendungen | Tiefbrunnenpumpen, Kühltürme | Haushaltsgeräte, kleine Klimaanlagen, Werkzeuge | Industrie, Kompressoren, Förderanlagen |
Tabelle 1: Technischer und kommerzieller Vergleich von Vertikalmotoren, Einphasenmotoren und Dreiphasenmotoren anhand von 11 wichtigen Auswahlkriterien.
Energieverbrauch und Gesamtbetriebskosten: Die Zahlen sagen die Geschichte
Effizienzunterschiede zwischen Motortypen wirken sich direkt auf die Betriebskosten aus. Betrachten Sie ein Beispiel aus der Praxis: ein Pumpenmotor mit 5 PS (3,73 kW), der 6.000 Stunden pro Jahr läuft, bei einem Strompreis von 0,12 $/kWh.
| Motortyp | Effizienz (%) | Eingangsleistung (kW) | Jahresenergie (kWh) | Jährliche Kosten (USD) |
|---|---|---|---|---|
| Einphasenmotor (CSIR) | 82 % | 4.55 | 27.300 | 3.276 $ |
| Dreiphasenmotor (IE2) | 90 % | 4.14 | 24.840 | 2.981 $ |
| Dreiphasenmotor (IE3) | 93,6 % | 3.99 | 23.940 | 2.873 $ |
Tabelle 2: Vergleich der jährlichen Energiekosten für einen 5-PS-Pumpenmotor, der 6.000 Stunden/Jahr läuft und 0,12 $/kWh kostet. Der IE3-Dreiphasenmotor spart 403 US-Dollar pro Jahr im Vergleich zu einem vergleichbaren Einphasenmotor.
Über eine Lebensdauer von 10 Jahren erfolgt die Umstellung von einem Einphasenmotor auf einen IE3 Dreiphasenmotor spart ca Allein 4.030 US-Dollar für Strom — mehr als der Anschaffungspreis vieler Motoren dieser Größenklasse. Bei einer Skalierung auf eine Anlage mit 50 solcher Motoren belaufen sich die jährlichen Einsparungen auf über 20.000 US-Dollar.
So wählen Sie den richtigen Motor aus: Ein praktischer Entscheidungsrahmen
Die correct motor selection depends on four primary variables: power supply availability, mechanical interface requirements, load characteristics, and total cost of ownership over the intended service life.
Schritt 1: Bewerten Sie die verfügbare Stromversorgung
Wenn der Installationsort nur über einphasigen Strom verfügt (üblich in Wohnhäusern, ländlichen Bauernhöfen und kleinen Einzelhandelsgeschäften), a Einphasenmotor ist oft die einzig praktikable Option ohne kostspielige Infrastruktur-Upgrades. Wenn Dreiphasenstrom verfügbar ist – wie es normalerweise in Fabriken, Gewerbegebäuden und kommunalen Einrichtungen der Fall ist – a Dreiphasenmotor sollte die Standardwahl für jede Last über 1 PS sein und eine bessere Effizienz und niedrigere Langzeitkosten bieten.
Schritt 2: Bestimmen Sie die Anforderungen an die Wellenausrichtung
Wenn die angetriebene Ausrüstung (Pumpe, Lüfter, Rührwerk) eine vertikale Welle erfordert, ist eine speziell angefertigte Welle erforderlich Vertikalmotor ist Pflicht. Der Versuch, einen Standard-Horizontalmotor in vertikaler Ausrichtung zu verwenden, führt zum Erlöschen der Garantie, beeinträchtigt die Lagerschmierung und verkürzt die Lebensdauer erheblich. Das Lagerölbad in einem horizontalen Motor ist nicht für den vertikalen Betrieb kalibriert – Öl sammelt sich am Boden und verhungert das obere Lager.
Schritt 3: Passen Sie den Motor an die Lasteigenschaften an
- Hohe Anlaufdrehmomentbelastungen (Kompressoren, Förderanlagen mit schweren Lasten): Verwenden Sie a Dreiphasenmotor mit Drehmomentcharakteristik Design B oder Design C oder einem CSIR Einphasenmotor wenn nur einphasiger Strom zur Verfügung steht.
- Lasten mit variabler Geschwindigkeit (Pumpen, Lüfter, Gebläse): A Dreiphasenmotor gepaart mit einem VFD ist die optimale Lösung. Es gibt einphasige VFDs, die jedoch weniger effizient und weniger zuverlässig sind.
- Kontinuierlicher 24/7-Betrieb: Priorisieren Sie immer IE3 oder höher Dreiphasenmotors ; Die Energieeinsparungen rechtfertigen den Premiumpreis innerhalb von 12–24 Monaten.
- Intermittierende Arbeitszyklen (Kleingeräte, Elektrowerkzeuge): A Einphasenmotor ist ausreichend und wirtschaftlicher.
Überlegungen zur Installation und Wartung
Best Practices für die vertikale Motorinstallation
Ordnungsgemäße Installation von a Vertikalmotor ist entscheidend für die Erreichung der Nennlebensdauer. Zu den wichtigsten Schritten gehören:
- Stellen Sie sicher, dass die Förderhöhe der Pumpe für das Gewicht und die Schublast des Motors ausgelegt ist.
- Überprüfen Sie vor der Inbetriebnahme die Vorspannungseinstellungen des Drucklagers gemäß dem Datenblatt des Herstellers.
- Verwenden Sie für alle Befestigungsschrauben einen kalibrierten Drehmomentschlüssel. Ungleichmäßiger Flanschsitz verursacht Vibrationen und Lagerfehlausrichtung.
- Fettgeschmierte Lager sollten alle 2.000–4.000 Stunden nachgefettet werden; Bei ölgeschmierten Konstruktionen ist eine vierteljährliche Kontrolle des Ölstands erforderlich.
- Führen Sie bei der Inbetriebnahme eine Schwingungsanalyse durch, um eine Basislinie festzulegen – jeder Messwert über 0,1 Zoll/s (Geschwindigkeit) am Lagergehäuse erfordert eine Untersuchung.
Tipps zur Wartung von Einphasenmotoren
Die centrifugal switch and capacitors in a Einphasenmotor sind die Hauptfehlerpunkte. Zu den Wartungsroutinen sollten gehören:
- Überprüfen Sie die Kontakte des Fliehkraftschalters jährlich auf Verschleiß und Kohlenstoffablagerungen. ersetzen, wenn die Lochfraßtiefe mehr als 0,5 mm beträgt.
- Testen Sie Start- und Betriebskondensatoren mit einem Kapazitätsmessgerät. Ersetzen Sie, wenn die Kapazität mehr als 10 % unter dem Nennwert liegt.
- Überwachen Sie die Betriebstemperatur – a Einphasenmotor Wenn das Gerät heiß läuft (über der Isolationsgrenze der Klasse B von 130 °C), weist dies auf eine Überlastung, schlechte Belüftung oder einen defekten Kondensator hin.
Tipps zur Wartung von Dreiphasenmotoren
Die inherent simplicity of a Dreiphasenmotor bedeutet, dass die Wartung in erster Linie präventiv ist:
- Führen Sie jährlich Isolationswiderstandstests (Megger) durch; Ein gesunder Motor sollte über 100 MΩ bei 1.000 V DC anzeigen.
- Überprüfen Sie die Phasenbalance an den Motorklemmen – eine Spannungsunsymmetrie von mehr als 1 % führt zu einem unverhältnismäßigen Anstieg der Motorerwärmung um 6–10 %.
- Schmieren Sie die Lager gemäß den Anweisungen des Herstellers. Überfettung ist genauso schädlich wie Unterfettung.
- Überwachen Sie den Motorstrom bei jedem Wartungsintervall mit einer Strommesszange. Ein allmählicher Stromanstieg weist häufig auf Lagerverschleiß oder Wicklungsverschlechterung hin, bevor es zu einem vollständigen Ausfall kommt.
Häufig gestellte Fragen (FAQ)
F1: Kann ein vertikaler Motor horizontal verwendet werden?
Nein. A Vertikalmotor sollte niemals in horizontaler Position betrieben werden. Das Lagersystem, die Schmierstoffbehälter und der Kühlluftstrom sind alle für den vertikalen Betrieb ausgelegt. Der horizontale Betrieb führt innerhalb von Stunden oder Tagen nach dem Betrieb zu schnellem Lagerausfall, Öllecks und Überhitzung.
F2: Kann ein Einphasenmotor auf den Betrieb mit Dreiphasenstrom umgerüstet werden?
Nicht direkt. A Einphasenmotor hat Wicklungen, die für eine Phase ausgelegt sind. Allerdings kann ein Phasenwandler (rotierend oder statisch) dreiphasigen Strom aus einer einphasigen Versorgung erzeugen, was eine Dreiphasenmotor für den Betrieb dort, wo nur einphasiger Strom verfügbar ist – eine praktischere Lösung als umgekehrt.
F3: Warum halten Dreiphasenmotoren länger als Einphasenmotoren?
Dreiphasenmotoren haben keine Kondensatoren, Startschalter oder Hilfswicklungen – die Komponenten, die am häufigsten ausfallen Einphasenmotors . Das gleichmäßige, kontinuierliche Drehmoment reduziert außerdem die mechanische Belastung von Lagern und Wicklungen. Ein gepflegtes Dreiphasenmotor kann 20–30 Jahre lang zuverlässig betrieben werden, im Vergleich zu 10–15 Jahren bei einer vergleichbaren einphasigen Einheit unter ähnlichen Bedingungen.
F4: Was bedeutet „Hohlwelle“ bei einem Vertikalmotor?
Eine Hohlwelle Vertikalmotor verfügt über eine rohrförmige Rotorwelle mit einer offenen Mittelbohrung, die es der Pumpensäulenwelle ermöglicht, vollständig durch den Motor zu verlaufen. Die Pumpenwelle wird über eine verstellbare Kopfmutter oben am Motor am Motorrotor befestigt, sodass keine externe Wellenkupplung erforderlich ist. Diese Konstruktion vereinfacht die Ausrichtung und reduziert die Gesamthöhe der Pumpen-Motor-Baugruppe.
F5: Ist ein Einphasenmotor für eine Brunnenpumpe geeignet?
Für Flachbrunnenstrahlpumpen und kleine Tauchboote (unter 1,5 PS) a Einphasenmotor wird häufig verwendet und ist völlig ausreichend. Für Tiefbrunnen-Turbinenpumpen, die mehr als 5 PS benötigen – oder für jede Pumpe im gewerblichen oder kommunalen Bereich – a Vertikalmotor mit einem Dreiphasenmotor Antriebssystem wird aus Gründen der Zuverlässigkeit und Energieeffizienz dringend empfohlen.
F6: Was ist der Servicefaktor in den Motorspezifikationen und unterscheidet er sich zwischen den Motortypen?
Der Servicefaktor (SF) ist ein Multiplikator, der angibt, um wie viel mehr als die auf dem Typenschild angegebene Leistung ein Motor dauerhaft ohne Beschädigung betrieben werden kann. Die meisten Einphasenmotors tragen einen SF von 1,25–1,35, während Standard Dreiphasenmotors sind typischerweise mit SF 1,15 bewertet. Vertikalmotoren für den Pumpenbetrieb werden im Allgemeinen mit SF 1,0 bis 1,15 spezifiziert, da ihre Axiallager genau für die Nennlast dimensioniert sind und weniger mechanischen Spielraum lassen.
Fazit: Passen Sie den Motor an die Mission an
Diere is no universally "best" motor — only the right motor for a specific application. A Vertikalmotor ist die einzig richtige Wahl, wenn eine vertikale Wellenschnittstelle erforderlich ist; Auch wenn es noch so viele technische Problemumgehungen gibt, ist ein Horizontalmotor ein sicherer Ersatz. A Einphasenmotor bleibt die praktische und kostengünstige Lösung für Anwendungen mit geringem Stromverbrauch, bei denen nur einphasiger Strom verfügbar ist. Und ein Dreiphasenmotor ist die optimale Wahl für nahezu jede Industrie-, Gewerbe- und Schwerlastanwendung, bei der Dreiphasenstrom verfügbar ist – und bietet überragende Effizienz, Langlebigkeit, gleichmäßiges Drehmoment und nahtlose VFD-Integration.
Die data is clear: over a 10-year operating horizon, the higher upfront cost of a premium-efficiency Dreiphasenmotor wird durch Energieeinsparungen um ein Vielfaches zurückgewonnen. Für Einrichtungen, die gleichzeitig die Betriebskosten und den CO2-Fußabdruck reduzieren und die Alterung verbessern möchten Einphasenmotoren zu IE3 Dreiphasenmotors – sofern die Energieinfrastruktur dies zulässt – ist eine der Investitionen mit dem höchsten ROI, die es im industriellen Energiemanagement gibt.
